產品特點
——————————————————— PRODUCT FEATUREA ———————————————————
此高溫系列導熱油旋轉接頭采用多彈簧平衡式機械密封結構，可為密封面提供穩定的彈簧力，彈簧不與介質接觸，能適用更差的水質環境；優化了內部結構，特殊隔套式設計，避免高溫直接傳遞給軸承表面；模塊化組建設計，避免因密封失效，導熱油泄露到軸承結焦引起軸承卡死?？蛇m應在高速工況下流通水、氣、油等高溫介質。
分體式結構設計和快速拆卸密封包，便于現場快速維修；
兩個進口NSK或SKF精密軸承支撐，轉動靈活，同心度高；
多簧平衡式機械密封結構設計，有效降低壓力變化負荷對密封端面的影響；
碳化硅與耐磨石墨密封摩擦副組合，增強使用周期；
可根據工況需求采用碳化硅/碳化硅或硬質合金/硬質合金多種摩擦副結構；
根據流通介質及工況可選304，合金銅等材質尾蓋，殼體均采用鋁合金材質。
1.安裝時必須保證一個泄漏孔垂直向下；
2.禁止豎直安裝使用，密封面的泄漏會造成軸承生銹腐蝕；
3.嚴禁流通易燃、易爆、有毒或強腐蝕介質；
4.使用其他介質時請與豐瑞機械技術部聯系。
本公司產品的規格尺寸、設計特性均不斷改進，上述規格參數如有變更，恕不另行通知！

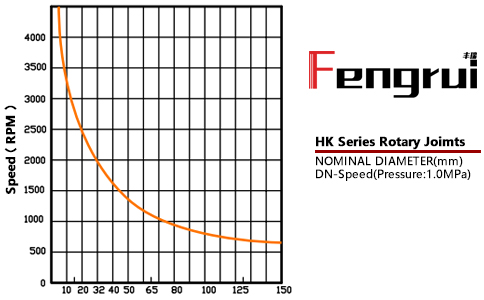

技術參數
——————————————————— PATMETERS ———————————————————
|
介質 Medium |
壓力 Paessur |
溫度 TEMP |
轉速 Speed |
|
水 |
1.8MPa |
+100℃ |
3000RPM |
|
空氣 |
2.5MPa |
-30~75℃ |
1000RPM |
|
蒸汽 |
2.0MPa |
+121℃ |
2000RPM |
|
導熱油 |
2.5MPa |
+280℃ |
1000RPM |
|
最高使用參數不能同時使用，流通其他介質（化學腐蝕性）時請與豐瑞機械聯系！ |
|||
規格型號尺寸
——————————————————— SIZE TABLE ————————————————————

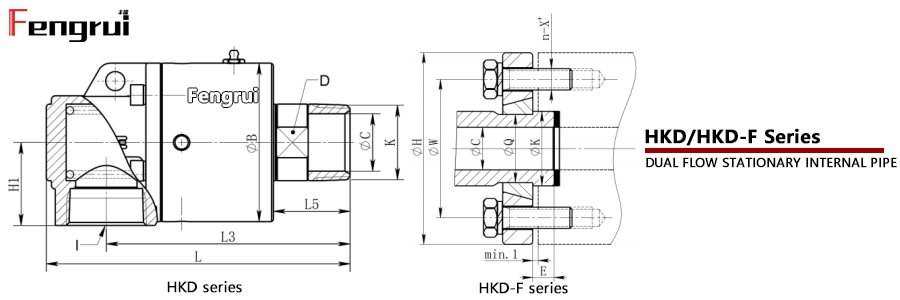

DN
Order-N0.
K
I
L
L3
L5
H1
B
C
D
10A
HKD010A
R3/8”-RH
Rc3/8”
125
108
29
30
59
8
21
HKD-F010A
20
135
118
39
/
15A
HKD015A
R1/2”-RH
Rc1/2”
125
108
29
30
59
12
21
HKD-F015A
25
135
118
39
/
20A
HKD020A
R3/4”-RH
Rc3/4”
136
115
32
35
64
17
24
HKD-F020A
30
151
130
47
/
25A
HKD025A
R1”-RH
R1”
151
126
33
40
74
20
30
HKD-F025A
35
166
141
48
/
32A
HKD032A
R1-1/4”-RH
Rc1-1/4”
177
145
42
50
93
30
38
HKD-F032A
45
192
160
57
/
40A
HKD040A
R1-1/2”-RH
Rc1-1/2”
187
152
40
52
98
35
44
HKD-F040A
50
202
167
55
/
50A
HKD050A
R2-RH
Rc2”
238
191
60
65
124
45
55
HKD-F050A
60
241
194
63
/
65A
HKD065A
R2-1/2”-RH
Rc2-1/2”
403
359
70
69
156
60
75
HKD-F065A
75
408
364
75
/
80A
HKD080A
R3”-RH
DN80PN16
510
410
82
164
185
75
85
HKD-F080A
90
510
410
82
/
90A
HKD-F090A
100
DN80PN16
509.5
409.5
84
164
202
82
/
100A
HKD-F100A
115
DN100PN16
532
422
85
154
210
95
/
125A
HKD-F125A
150
DN125PN16
605
480
101
182
255
125
/
150A
HKD-F150A
175
DN150PN16
687
545
109
207
285
150
/
|
|
DN |
Order-NO. |
K |
I |
O |
S |
L |
L2 |
L3 |
L4 |
L5 |
L6 |
H1 |
H2 |
B |
C |
D |
|
15A |
HKS-G015A |
R1/2”-RH |
Rc1/2” |
R1/2” |
G1/8”-RH |
171 |
156 |
108 |
37 |
29 |
15 |
30 |
27 |
59 |
12 |
21 |
|
20A |
HKS-G020A |
R3/4”-RH |
RC1/2” |
R1/2” |
G1/4”-RH |
182 |
167 |
115 |
39 |
22 |
15 |
35 |
30 |
64 |
17 |
24 |
|
HKS-GF050A |
30 |
197 |
182 |
130 |
47 |
/ |
||||||||||
|
25A |
HKS-G025A |
Rc1”-RH |
Rc1/2” |
R1/2” |
G3/8”-RH |
204 |
187 |
126 |
46 |
33 |
18 |
40 |
35 |
74 |
20 |
30 |
|
HKS-GF025A |
35 |
219 |
202 |
141 |
48 |
/ |
||||||||||
|
32A |
HKS-G032A |
R1-1/4”-RH |
R1” |
Rc1” |
G1/2”-RH |
240 |
220 |
145 |
55 |
42 |
22 |
50 |
42 |
93 |
30 |
38 |
|
HKS-GF032A |
45 |
255 |
235 |
160 |
57 |
/ |
||||||||||
|
40A |
HKS-G040A |
R1-1/2”-RH |
R1” |
Rc1” |
G3/4”-RH |
250 |
231 |
152 |
57 |
40 |
25 |
52 |
45 |
98 |
35 |
44 |
|
HKS-GF040A |
50 |
265 |
246 |
167 |
55 |
/ |
||||||||||
|
50A |
HKS-G050A |
R2”-RH |
R1-1/4” |
Rc1-1/4” |
G1”-RH |
312 |
288 |
191 |
73 |
60 |
25 |
65 |
54 |
124 |
45 |
55 |
|
HKS-GF050A |
60 |
315 |
291 |
194 |
63 |
/ |
||||||||||
|
65A |
HKS-G065A |
R2-1/2”-RH |
R1-1/2” |
Rc1-1/2” |
G1-1/4”-RH |
374 |
345 |
235 |
80 |
70 |
30 |
75 |
62 |
156 |
60 |
75 |
|
HKS-GF065A |
75 |
379 |
350 |
240 |
75 |
/ |
||||||||||
|
80A |
HKS-GF080A |
90 |
DN40PN16 |
|
566 |
491 |
307 |
81 |
82 |
32 |
135 |
135 |
185 |
75 |
/ |
|
本公司產品的規格尺寸、設計特性均不斷改進，上述規格參數如有變更，恕不另行通知！
|
|

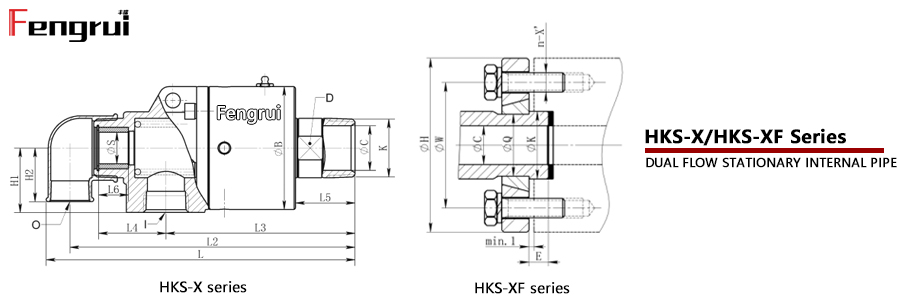

DN |
Order-NO. |
K |
I |
O |
S(h9/E8) |
L |
L2 |
L3 |
L4 |
L5 |
L6 |
H1 |
H2 |
B |
C |
D |
|
20A |
HKS-X020A |
R3/4”-RH |
RC1/2” |
R1/2” |
12 |
182 |
167 |
115 |
35 |
32 |
20 |
35 |
30 |
64 |
17 |
24 |
|
HKS-XF050A |
30 |
197 |
182 |
130 |
47 |
/ |
||||||||||
|
25A |
HKS-X025A |
Rc1”-RH |
Rc1/2” |
R1/2” |
16 |
204 |
187 |
126 |
38 |
33 |
20 |
40 |
35 |
74 |
20 |
30 |
|
HKS-XF025A |
35 |
219 |
202 |
141 |
48 |
/ |
||||||||||
|
32A |
HKS-X032A |
R1-1/4”-RH |
R1” |
Rc1” |
20 |
240 |
220 |
145 |
48 |
42 |
25 |
50 |
42 |
93 |
30 |
38 |
|
HKS-XF032A |
45 |
255 |
235 |
160 |
57 |
/ |
||||||||||
|
40A |
HKS-X040A |
R1-1/2”-RH |
R1” |
Rc1” |
25 |
250 |
231 |
152 |
50 |
40 |
25 |
52 |
45 |
98 |
35 |
44 |
|
HKS-XF040A |
50 |
265 |
246 |
167 |
55 |
/ |
||||||||||
|
50A |
HKS-X050A |
R2”-RH |
R1-1/4” |
Rc1-1/4” |
32 |
312 |
288 |
191 |
68 |
60 |
30 |
65 |
54 |
124 |
45 |
55 |
|
HKS-XF050A |
60 |
315 |
291 |
194 |
63 |
/ |
||||||||||
|
65A |
HKS-X065A |
R2-1/2”-RH |
R1-1/2” |
Rc1-1/2” |
40 |
374 |
345 |
235 |
74 |
70 |
32 |
75 |
62 |
156 |
60 |
75 |
|
HKS-XF065A |
75 |
379 |
350 |
240 |
75 |
/ |
||||||||||
|
80A |
HKS-XF080A |
90 |
DN40PN16 |
46 |
566 |
491 |
307 |
71 |
82 |
40 |
135 |
135 |
185 |
75 |
/ |
|
|
90A |
HKS-XF090A |
100 |
DN50PN16 |
58 |
634 |
552 |
337 |
82 |
84 |
40 |
150 |
150 |
202 |
82 |
/ |
|
|
100A |
HKS-XF100A |
115 |
DN65PN16 |
72 |
685 |
592 |
350 |
83 |
85 |
40 |
170 |
170 |
210 |
95 |
/ |
|
本公司產品的規格尺寸、設計特性均不斷改進，上述規格參數如有變更，恕不另行通知！
旋轉接頭非標定制
—————————————————————— OEM Part —————————————————————
|
非標定制旋轉接頭所需技術要求 |
|||
|
介質MAX |
溫度MAX |
壓力MAX |
轉速MAX |
|
流通的介質及有無腐蝕性 |
流通介質的最高溫度℃ |
設備運轉的最大壓力MPa |
設備運轉的最大轉速RPM |
|
通路數量 |
通徑規格 |
連接方式 |
規格標準 |
|
單、雙或多通路 |
每個通路的規格尺寸 |
螺紋或法蘭連接 |
螺紋及法蘭的規格標準 |
|
工況信息 |
材質要求 |
外形尺寸 |
配件要求 |
|
所用設備及工況信息 |
希望基體使用的材質 |
總長和殼體直徑要求 |
配件的品牌及材質要求 |
|
其他特殊要求 |
|||
|
特殊的表面處理工藝要求、密封組件及軸承的品牌及材質要求等 |
|||

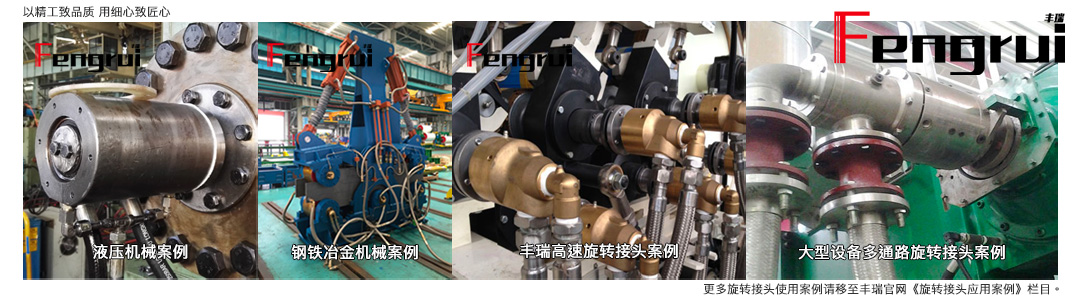

旋轉接頭使用案例
