技術參數
——————————————————— PATMETERS ———————————————————
介質
Medium
壓力
Paessur
溫度
TEMP
轉速
Speed
過熱水
1.2Mpa
100℃
200RPM
飽和蒸汽、過熱蒸汽
1.8Mpa
120℃
300RPM
導熱油、導熱硅、熔鹽
1.2Mpa
343℃
100RPM
注:最高壓力50Mpa,最高轉速1000RPM,最高溫度:360℃,根據介質和工況不同技術參數并不能同時使用。
產品特點
————————————————— PRODUCT FEATUREA —————————————————
![]() |
雙支耳QR型導熱油旋轉接頭產品特點:
*QR系列旋轉接頭是專門為高溫工況從Q型的基礎上改進而來。 *定制進口浸銻石墨環的QR型旋轉接頭可耐360℃ *球面密封結構設計,結構簡單,維護方便。 *使用密封無油軸承可終生不使用潤滑油,具有自潤滑性。 *采用日本進口不銹鋼高溫彈簧材料,高溫工況下預壓力強。 *進口浸漬球面石墨環,具有耐高溫、耐腐蝕性的密封性能。 *可自動調心,對裝機精度要求不高。 *無油軸承和殼體配合緊密,可在環形空間內自由滑動,對偏擺、震動適用性強。 *采用抗腐蝕性密封組件,確??量坦r下的密封可靠性。 *內裝式結構,對外部環境要求低、適應性強。 *同軸連接方式無需外部支撐,降低了金屬軟管對連接件的操作應力。 *多石墨軸承支撐,可自動補償。 *精密鑄造球墨鑄鐵,抗高溫疲勞,抗磨損性高。 |

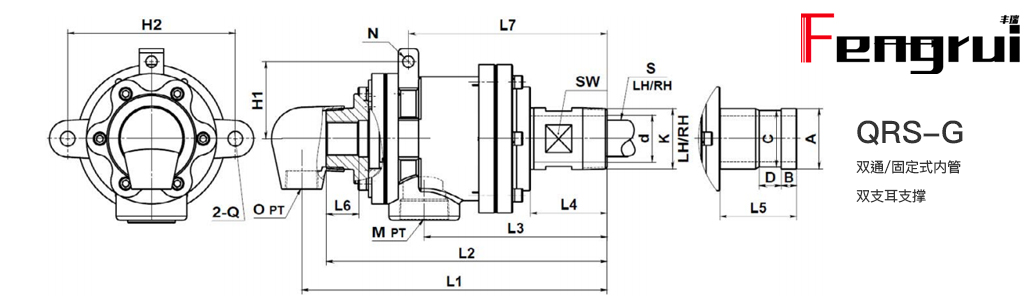

規格型號尺寸
——————————————————— SIZE TABLE ————————————————————
![]() |
Model |
K |
M |
O |
S |
d |
L1 |
L2 |
L3 |
L4 |
L6 |
L7 |
Q |
SW |
N |
H1 |
H2 |
A(d8) |
B |
C |
D |
L5 |
QRS-G 65-32 |
R2-1/4 |
Rc2 |
Rc1-1/4 |
G1-1/4 |
57 |
375 |
345 |
255 |
94 |
40 |
244 |
18 |
68 |
14 |
94.5 |
206 |
74 |
19 |
69 |
27 |
94 |
QRS-G 80-40 |
R3 |
R2-1/2 |
Rc1-1/2 |
G1-1/2 |
76 |
407 |
376 |
214 |
95 |
55 |
250 |
18 |
68 |
16 |
107 |
260 |
89.8 |
25 |
86 |
27 |
85 |
![]() |
Model |
K |
M |
O |
S |
d |
L1 |
L2 |
L3 |
L4 |
L6 |
L7 |
Q |
SW |
N |
H1 |
H2 |
A |
B |
C |
D |
L5 |
GRS-GF 65-32 |
R2-1/4 |
R2 |
Rc1-1/4 |
G1-1/4 |
57 |
375 |
345 |
255 |
94 |
40 |
244 |
18 |
68 |
14 |
94.5 |
206 |
74 |
19 |
69 |
27 |
94 |
QRS-GF 80-40 |
R3 |
R2-1/2 |
Rc1-1/2 |
G1-1/2 |
76 |
407 |
376 |
214 |
95 |
55 |
250 |
18 |
68 |
16 |
107 |
260 |
89.8 |
25 |
86 |
27 |
85 |
![]() |
Model |
K |
M |
O |
S |
d |
L1 |
L2 |
L3 |
L4 |
L6 |
L7 |
Q |
SW |
N |
H1 |
H2 |
A(d8) |
B |
C |
D |
L5 |
QRS-X 65-32 |
R2-1/4 |
Rc2 |
Rc1-1/4 |
G1-1/4 |
57 |
375 |
345 |
255 |
94 |
40 |
244 |
18 |
68 |
14 |
94.5 |
206 |
74 |
19 |
69 |
27 |
94 |
QRS-X 80-40 |
R3 |
R2-1/2 |
Rc1-1/2 |
G1-1/2 |
76 |
407 |
376 |
214 |
95 |
55 |
250 |
18 |
68 |
16 |
107 |
260 |
89.8 |
25 |
86 |
27 |
85 |
![]() |
Model |
K |
M |
O |
S |
d |
L1 |
L2 |
L3 |
L4 |
L6 |
L7 |
Q |
SW |
N |
H1 |
H2 |
A |
B |
C |
D |
L5 |
QRS-XF 65-32 |
R2-1/4 |
Rc2 |
Rc1-1/4 |
G1-1/4 |
57 |
375 |
345 |
255 |
94 |
40 |
244 |
18 |
68 |
14 |
94.5 |
206 |
74 |
19 |
69 |
27 |
94 |
QRS-XF 80-40 |
R3 |
Rc2-1/2 |
Rc1-1/2 |
G1-1/2 |
76 |
407 |
376 |
214 |
95 |
55 |
250 |
18 |
68 |
16 |
107 |
260 |
89.8 |
25 |
86 |
27 |
85 |
旋轉接頭非標定制
———————————————————— OEM PART ————————————————————
非標定制旋轉接頭所需技術要求 |
|||
介質MAX |
溫度MAX |
壓力MAX |
轉速M(fèi)AX |
流通的介質及有無腐蝕性 |
流通介質的最高溫度℃ |
設備運轉的最大壓力MPa |
設備運轉的最大轉速RPM |
通路數量 |
通徑規格 |
連接方式 |
規格標準 |
單、雙或多通路 |
每個通路的規格尺寸 |
螺紋或法蘭連接 |
螺紋及法蘭的規格標準 |
工況信息 |
材質要求 |
外形尺寸 |
配件要求 |
所用設備及工況信息 |
希望基體使用的材質 |
總長和殼體直徑要求 |
配件的品牌及材質要求 |
其他特殊要求 |
|||
特殊的表面處理工藝要求、密封組件及軸承的品牌及材質要求等 |

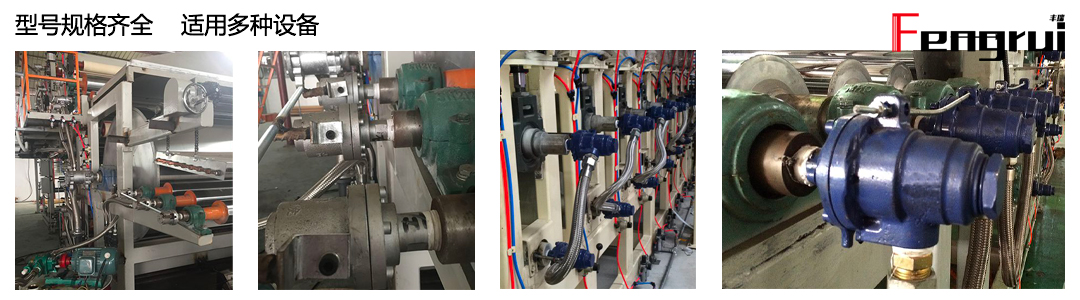

旋轉接頭使用案例
———————————————————— UES CASES ————————————————————
![]() |
旋轉接頭適用行業
————————————————— Applicable Industry —————————————————
![]() |
旋轉接頭安裝與使用
———————————————— INSTALLATION AND USE —————————————————
旋轉接頭維修和維護
—————————————————— REPAIR AND MAINTENANCE ——————————————————
