「非標訂制 質保一年」設計生產銷售旋轉接頭,回轉接頭,液壓滑環,金屬軟管,密封疊環,快換接頭,波紋補償器,金屬波紋管.
產品分類
PRODUCT CLASS

55/57系列導熱油旋轉接頭（代替進口杜博林Deublin）

2022-03-16 15:37:57  |  1169

技術參數

——————————————————— PATMETERS ———————————————————


介質

Medium

壓力

Paessur

溫度

TEMP

轉速

Speed

蒸汽

1.2Mpa

121℃

600RPM

冷卻液、水

1.6Mpa

121℃

1000RPM

液壓油、導熱油

2.0Mpa

121℃

200RPM

真空、壓縮空氣

1.0Mpa

75℃

500RPM


產品特點

——————————————————— PRODUCT FEATUREA ———————————————————


代替進口55/57系列導熱油旋轉接頭產品特點：


    *進口精密高速滾動軸承雙支撐，轉動靈活，同心度高。

    *平衡式機械密封結構設計，密封件CNC和專用研磨機精密加工。

    *密封摩擦副材料根據介質、工況環境可選浸漬石墨、青銅、碳化鎢、氮化硅等。

    *優化專用密封組合可以抵抗鐵銹、結垢、碎屑等雜質對密封面的影響。

    *鍛造合金銅殼體和不銹鋼轉子（空心軸）。

    *摩擦扭矩力，僅靠金屬軟管連接，無需止轉。

    *單通路（道）和雙通路（道）設計，滿足各種需求。

    *可直接替代美國杜博林（Deublin）55系列和57系列旋轉接頭。

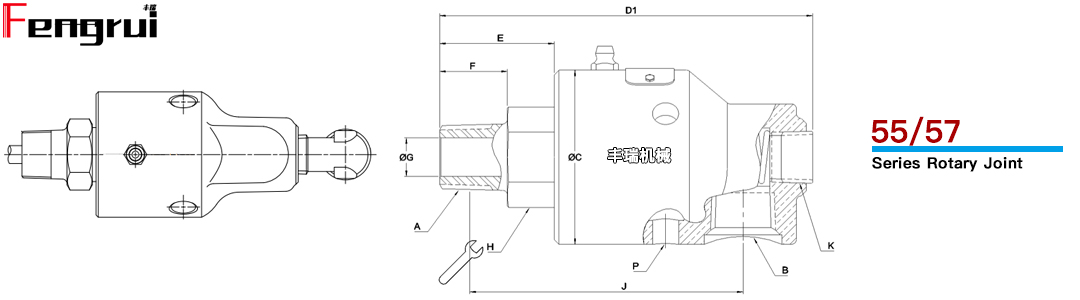

規格型號尺寸

———————————————————— SIZE TABLE ————————————————————



DN

B

基本型號訂貨號Ordering No.

A

C

D1

E

F

G

H

J

K

kg

57STD

57E.L.S

55STD

55E.L.S

10

3/8NPT

57-000-094

57-050-094

55-000-094

55-147-192

G3/8 RH

45

100

26

16

9.5

22

64

1/4

0.6

3/8NPT

57-000-095

57-050-095

55-000-095

55-147-193

G3/8 LH

45

100

26

16

9.5

22

64

1/4

0.6

G3/8

57-130-094

57-145-094

55-655-094

55-842-192

G3/8 RH

45

100

26

16

9.5

22

64

1/4

0.6

G3/8

57-130-095

57-145-095

55-655-095

55-842-193

G3/8 LH

45

100

26

16

9.5

22

64

1/4

0.6

15

1/2NPT

157-000-151

157-050-151

155-000-151

155-208-252

G1/2 RH

57

119

35

19

12.7

30

79

3/8

1.2

1/2NPT

157-000-152

157-050-152

155-000-152

155-208-253

G1/2 LH

57

119

35

19

12.7

30

79

3/8

1.2

G1/2

157-130-151

157-145-151

155-122-151

155-754-252

G1/2 RH

57

119

35

19

12.7

30

79

3/8

1.2

G1/2

157-130-152

157-145-152

155-122-152

155-754-253

G1/2 LH

57

119

35

19

12.7

30

79

3/8

1.2

G1/2

157-130.738

157-145-738

155-122-738

155-754-739

M20X1.5RH

57

121

37

14

12.7

30

79

3/8

1.2

G1/2

157-130-835

157-145-835

155-122-835

155-754.833

M20X1.5LH

57

121

37

14

12.7

30

79

3/8

1.2

20

3/4NPT

257-000-284

257-050-284

255-.000.284

255-052-445

G3/4 RH

73

136

34

19

17.5

36

95

1/2

2.1

3/4NPT

257-000-285

257-050-285

255-000-285

255-052-446

G3/4 LH

73

136

34

19

17.5

36

95

1/2

2.1

G3/4

257-130-284

257-145-284

255-269-284

255-421-445

G3/4 RH

73

136

34

19

17.5

36

95

1/2

2.1

G3/4

257-130-285

257-145-285

255-269-285

255-421-446

G3/4 LH

73

136

34

19

17.5

36

95

1/2

2.1

G3/4

257-130-014

257-145-014

255-269-014

255-421-469

M35X1.5 RH

73

140

38

15

17.5

41

102

1/2

2.2

G3/4

257-130-015

257-145-015

255-269-015

255-421-470

M35X1.5 LH

73

140

38

15

17.5

41

102

1/2

2.2

G3/4

257-130-048

257-145-048

25-269-458

255-421-996

M27X1.5 RH

73

137

35

15

17.5

36

92

1/2

2.1

G3/4

257-130-104

257-145-104

255-269-459

255-421-937

M27X1.5 LH

73

137

35

15

17.5

36

92

1/2

2.1

25

1 NPT

357-000-222

357-050-222

355-000-222

355-064-378

G 1 RH

83

163

42

22

25

36

108

3/4

3.1

1 NPT

367-000.223

357-050-223

355-000-223

355-064-379

G 1 LH

83

163

42

22

25

36

108

3/4

3.1

G 1

357-130-222

357-145-222

355-204-222

355-215-378

G 1 RH

83

163

42

22

25

36

108

3/4

3.1

G 1

357-130-223

357-145-223

355-204-223

355-215-379

G 1 LH

83

163

42

22

25

36

108

3/4

3.1

G 1

357-130-235

357-145-235

355-204-235

355-215-381

M35X1.5 RH

83

157

36

15

25

36

108

3/4

3.1

G 1

357-130-236

357-145-236

355-204-236

355-215-382

M35X1.5 LH

83

157

36

15

25

36

108

3/4

3.1

32

1-1/4NPT

527-000-054

527-050-054

525-000-054|

1525-097-122

G1-1/4 RH

91

189

54

28

31.8

46

119

1

4.1

1-1/4NPT

527-000-055

527-050-055

525-000.055

525-097-123

G1-1/4 LH

91

189

54

28

31.8

46

119

1

4.1

G1-1/4

527-130-054

527-145-054

525-301-054

525-398-122

G1-1/4 RH

91

189

54

28

31.8

46

119

1

4.1

G1-1/4

527-130-055

527-145-055

525-301-065

525-398-123

G1-1/4 LH

91

189

54

28

31.8

46

119

1

4.1

40

1-1/2NPT

557-000-198

557-050-198

555-000-198

555-033-288

G-1/2 RH

108

228

72

29

38

55

149

1-1/4

6.7

1-1/2NPT

557-000-199

557-050-199

555-000-199

555-033-289

G-1/2 LH

108

228

72

29

38

55

149

1-1/4

6.7

G1-1/2

557-130-198

557-145-198

555-385-198

555-378-288

G-1/2 RH

108

228

72

29

38

55

149

1-1/4

6.7

G1-1/2

557-130-199

557-145-199

555-385-199

555-378-289

G-1/2 LH

108

228

72

29

38

55

149

1-1/4

6.7

G1-1/2

557-130-200

557-145-200

555-385-200

555-378-418

M50X1.5 RH

108

222

66

23

38

55

149

1-1/4

6.5

G1-1/2

557-130-201

557-145-201

555-385-201

555-378-419

M50X1.5 LH

108

222

66

23

38

55

149

1-1/4

6.5

50

2 NPT

657-000-124

657-050-124

655-500-124

655-502-124

G 2 RH

118

248

65

29

47.6

60

165

1-1/4

7.6

2 NPT

657-000-125

657-050-125

655-500-125

655-502-125

G 2 LH

118

248

65

29

47.6

60

165

1-1/4

7.6

G 2

657-130-124

657-145-124

655-527-124

655-930-124

G 2 RH

118

248

65

29

47.6

60

165

1-1/4

7.6

G 2

657-130-125

657-145-125

655-527-125

655-930-125

G 2 LH

118

248

65

29

47.6

60

165

1-1/4

7.6


旋轉接頭非標定制

—————————————————————— OEM Part —————————————————————


非標定制旋轉接頭所需技術要求

介質MAX

溫度MAX

壓力MAX

轉速M(fèi)AX

流通的介質及有無腐蝕性

流通介質的最高溫度℃

設備運轉的最大壓力MPa

設備運轉的最大轉速RPM

通路數量

通徑規格

連接方式

規格標準

單、雙或多通路

每個通路的規格尺寸

螺紋或法蘭連接

螺紋及法蘭的規格標準

工況信息

材質要求

外形尺寸

配件要求

所用設備及工況信息

希望基體使用的材質

總長和殼體直徑要求

配件的品牌及材質要求

其他特殊要求

特殊的表面處理工藝要求、密封組件及軸承的品牌及材質要求等

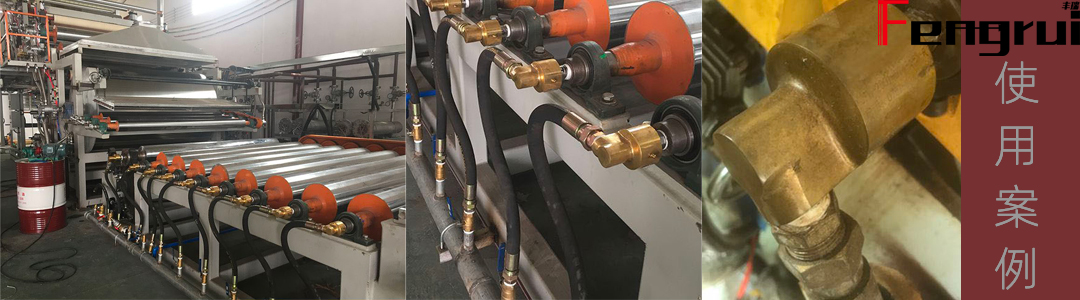

旋轉接頭使用案例

—————————————————— UES CASES ——————————————————



代替進口杜博林導熱油旋轉接頭使用案例



旋轉接頭適用行業

——————————————————— Applicable Industry ———————————————————



代替進口杜博林導熱油旋轉接頭適用行業



旋轉接頭安裝與使用

—————————————————— INSTALLATION AND USE ——————————————————


1.安裝旋轉接頭的一端看設備的旋轉方向來確定旋轉接頭的螺紋方向。
A.設備逆時針方向旋轉，選用右旋的旋轉接頭。
B.設備順時針方向旋轉，選用左旋的旋轉接頭。
2.應該保持滾筒及內管內部的清潔，對新的設備應特別注意，必要時需加過濾器，以避免異物雜質和水垢對旋轉接頭接頭造成異常磨損。
3.當發現旋轉接頭滲漏時，應及時停機檢查滲漏原因，不要帶病工作，以免造成零部件的異常損壞。
4.在未流通介質時，應避免長時間空運轉。
5.因機器長期不使用會導致旋轉接頭內部的結垢與起銹，請注意如再使用很可能卡住或者滴漏現象發生。
6.帶有注油裝置的請定期注油（視情況1-3個月內），確保軸承運轉的可靠性。
7.流通熱體介質的旋轉接頭應逐漸升溫，避免溫度急變，對密封件造成老化。
8.需使用金屬軟管進行繞性連接，避免硬性連接使得旋轉接頭運行中不能自動調心補償。


旋轉接頭維修和維護

—————————————————— REPAIR AND MAINTENANCE ——————————————————


1.拆卸旋轉接頭時，應注意過高的溫度對身體的影響。
2.拆下并打開旋轉接頭時，應注意裝配順序，并保持內部零件的原始狀態，以分析原因。
3.檢查密封端面的磨損狀況及厚度變化情況（一般正常磨損量為5-10mm）；觀察密封端面的摩擦軌跡，看是否出現三點斷續接觸或者劃傷等問題，這屬于不正常的摩擦狀況，應立即維修。
4.注意觀察旋轉接頭密封端面是否存有異物（鐵屑、石英、水垢等結晶體）對密封端面是否留有摩擦痕跡。這需要更換密封環及加裝過濾裝置，避免異物對密封端面繼續損傷。 5.旋轉接頭是精密動態密封裝置，請選擇專業的旋轉接頭生產廠家進行維修。
