技術參數
——————————————————— PATMETERS ———————————————————
介質
Medium
壓力
Paessur
溫度
TEMP
轉速
Speed
壓縮空氣、真空
2.5Mpa
70℃
35RPM
過熱水、冷卻水
2.5Mpa
100℃
100RPM
液壓油、齒輪油
50Mpa
70℃
25RPM
導熱油、導熱硅、熔鹽
5.0Mpa
320℃
35RPM
海水、鹽水、化學制劑
2.0Mpa
60℃
50RPM
產品特點
——————————————————— PRODUCT FEATUREA ———————————————————
|

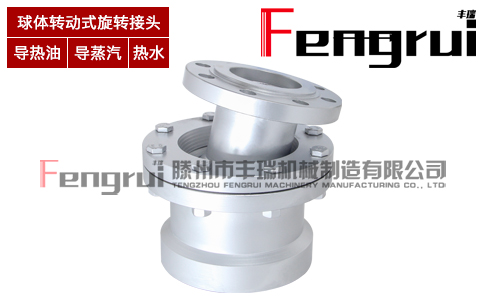

導熱油球體轉動式旋轉接頭產品特點：
*獨特的多簧式密封和球體密封組合結構，密封性能更可靠。
*選用進口德氏封密封件最高耐溫400℃。
*可選日本進口631、750高溫不銹鋼彈簧。。
*球形密封環支撐，抗振耐熱沖性能好。
*可沿軸線360°旋轉。
*最大折曲角度30°±1（擺動角度±15°）。
*具有自潤滑性，終生免加注潤滑油脂。
*基體和軸可選碳鋼、SUS304、SUS316L不銹鋼等材質。
*抗腐蝕的耐酸堿密封組件應用，可延長使用壽命。
*JB/T 82-2015、GB/T9119-2000、JIS日標、美標ASTM、德標DIN等法蘭標準可選。
*非標產品可根據客戶提供的技術參數和工況環境設計生產非標旋轉接頭。
|

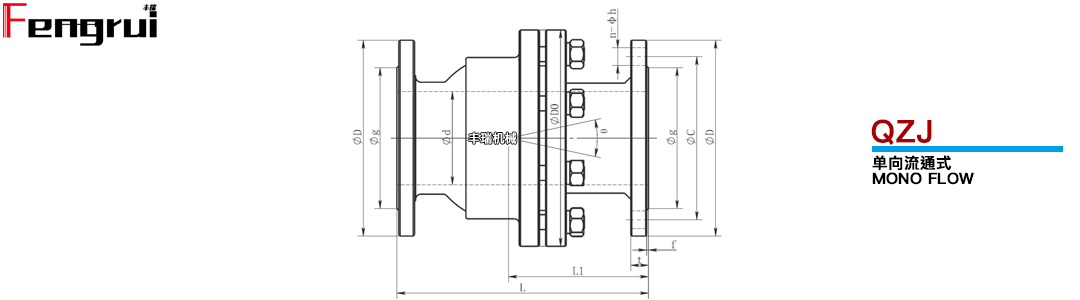

規格型號尺寸
———————————————————— SIZE TABLE ————————————————————
|
|
Model |
d |
L |
L1 |
θ ° |
D0 |
Flange GB/T9119-2000 PN1.0Mpa（10bar） |
|||||
|
D |
t |
f |
g |
c |
n-h |
||||||
|
QZG-50A |
50 |
190 |
110 |
30 |
160 |
160 |
18 |
3 |
100 |
125 |
4-Φ18 |
|
QZG-65A |
65 |
220 |
130 |
30 |
175 |
180 |
20 |
3 |
120 |
145 |
4-Φ18 |
|
QZG-80A |
80 |
235 |
130 |
30 |
195 |
195 |
20 |
3 |
135 |
160 |
4-Φ18 |
|
QZG-100A |
100 |
270 |
150 |
30 |
232 |
215 |
24 |
3 |
155 |
180 |
8-Φ18 |
|
QZG-125A |
125 |
310 |
170 |
30 |
270 |
245 |
24 |
3 |
185 |
210 |
8-Φ18 |
|
QZG-150A |
150 |
370 |
190 |
30 |
310 |
280 |
24 |
3 |
210 |
240 |
8-Φ23 |
|
QZG-200A |
200 |
430 |
220 |
30 |
380 |
335 |
24 |
3 |
265 |
295 |
8-Φ23 |
|
QZG-250A |
250 |
480 |
240 |
30 |
460 |
390 |
26 |
4 |
320 |
350 |
12-Φ23 |
|
QZG-300A |
300 |
550 |
308 |
30 |
500 |
440 |
28 |
4 |
368 |
400 |
12-Φ23 |
|
QZG-350A |
350 |
650 |
356 |
30 |
580 |
500 |
28 |
4 |
428 |
460 |
12-Φ23 |
旋轉接頭非標定制
—————————————————————— OEM Part —————————————————————
|
非標定制旋轉接頭所需技術要求 |
|||
|
介質MAX |
溫度MAX |
壓力MAX |
轉速M(fèi)AX |
|
流通的介質及有無腐蝕性 |
流通介質的最高溫度℃ |
設備運轉的最大壓力MPa |
設備運轉的最大轉速RPM |
|
通路數量 |
通徑規格 |
連接方式 |
規格標準 |
|
單、雙或多通路 |
每個通路的規格尺寸 |
螺紋或法蘭連接 |
螺紋及法蘭的規格標準 |
|
工況信息 |
材質要求 |
外形尺寸 |
配件要求 |
|
所用設備及工況信息 |
希望基體使用的材質 |
總長和殼體直徑要求 |
配件的品牌及材質要求 |
|
其他特殊要求 |
|||
|
特殊的表面處理工藝要求、密封組件及軸承的品牌及材質要求等 |
|||

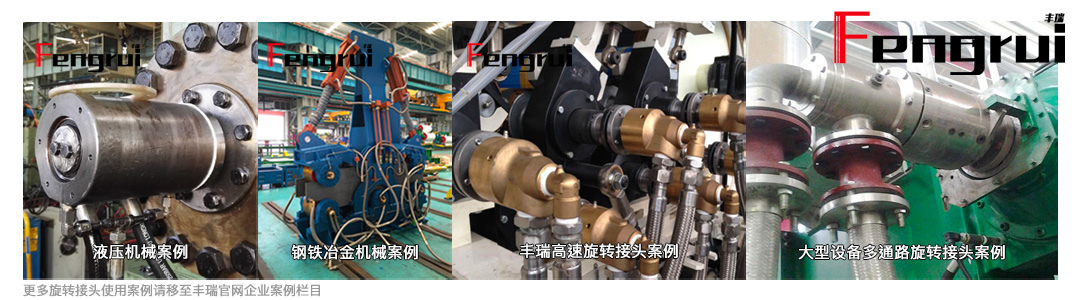

旋轉接頭使用案例
—————————————————— UES CASES ——————————————————
|
|

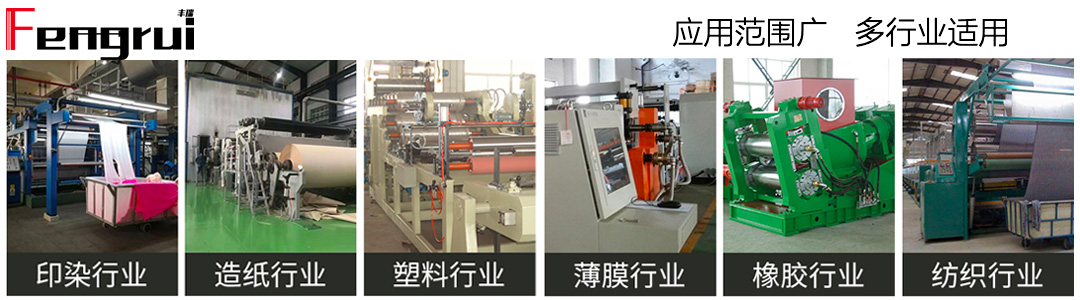

旋轉接頭適用行業
