產品特點
——————————————————— PRODUCT FEATUREA ———————————————————
技術參數
——————————————————— PATMETERS ———————————————————
介質
Medium
壓力
Paessur
溫度
TEMP
轉速
Speed
水
1.8MPa
+100℃
3000RPM
空氣
2.5MPa
-30~75℃
1000RPM
蒸汽
2.0MPa
+121℃
2000RPM
導熱油
2.5MPa
+280℃
1000RPM
最高使用參數不能同時使用，流通其他介質（化學腐蝕性）時請與豐瑞機械聯系！

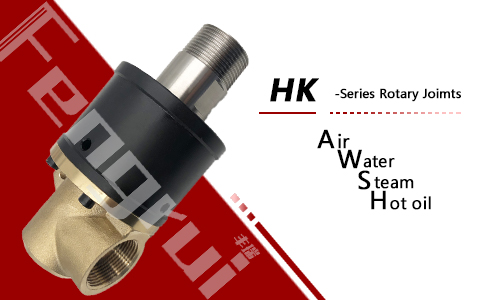

此系列高速旋轉接頭采用多彈簧平衡式機械密封結構，可為密封面提供穩定的彈簧力，彈簧不與介質接觸，能適用更差的水質環境；優化了內部結構，特殊隔套式設計，避免高溫直接傳遞給軸承表面；模塊化組建設計，避免因密封失效，導熱油泄露到軸承結焦引起軸承卡死?？蛇m應在高速工況下流通水、氣、油等高溫介質。
分體式結構設計和快速拆卸密封包，便于現場快速維修；
兩個進口NSK或SKF精密軸承支撐，轉動靈活，同心度高；
多簧平衡式機械密封結構設計，有效降低壓力變化負荷對密封端面的影響；
碳化硅與耐磨石墨密封摩擦副組合，增強使用周期；
可根據工況需求采用碳化硅/碳化硅或硬質合金/硬質合金多種摩擦副結構；
根據流通介質及工況可選304，合金銅等材質尾蓋，殼體均采用鋁合金材質。
HK型旋轉接頭使用事項:
1.安裝時必須保證一個泄漏孔垂直向下；
2.禁止豎直安裝使用，密封面的泄漏會造成軸承生銹腐蝕；
3.嚴禁流通易燃、易爆、有毒或強腐蝕介質；
4.使用其他介質時請與豐瑞機械技術部聯系。

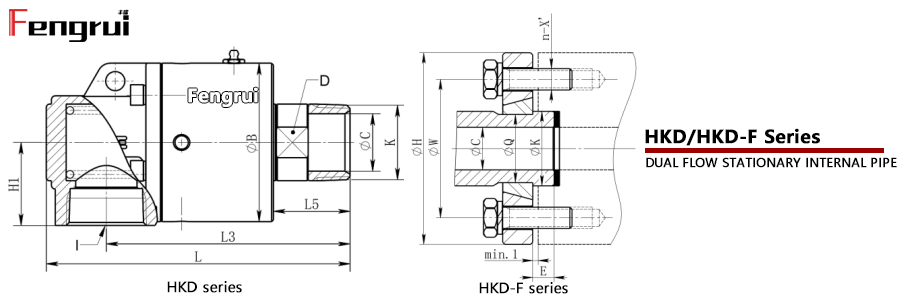

規格型號尺寸
——————————————————— SIZE TABLE ————————————————————
DN
Order-N0.
K
I
L
L3
L5
H1
B
C
D
10A
HKD010A
R3/8”-RH
Rc3/8”
125
108
29
30
59
8
21
HKD-F010A
20
135
118
39
/
15A
HKD015A
R1/2”-RH
Rc1/2”
125
108
29
30
59
12
21
HKD-F015A
25
135
118
39
/
20A
HKD020A
R3/4”-RH
Rc3/4”
136
115
32
35
64
17
24
HKD-F020A
30
151
130
47
/
25A
HKD025A
R1”-RH
R1”
151
126
33
40
74
20
30
HKD-F025A
35
166
141
48
/
32A
HKD032A
R1-1/4”-RH
Rc1-1/4”
177
145
42
50
93
30
38
HKD-F032A
45
192
160
57
/
40A
HKD040A
R1-1/2”-RH
Rc1-1/2”
187
152
40
52
98
35
44
HKD-F040A
50
202
167
55
/
50A
HKD050A
R2-RH
Rc2”
238
191
60
65
124
45
55
HKD-F050A
60
241
194
63
/
65A
HKD065A
R2-1/2”-RH
Rc2-1/2”
403
359
70
69
156
60
75
HKD-F065A
75
408
364
75
/
80A
HKD080A
R3”-RH
DN80PN16
510
410
82
164
185
75
85
HKD-F080A
90
510
410
82
/
90A
HKD-F090A
100
DN80PN16
509.5
409.5
84
164
202
82
/
100A
HKD-F100A
115
DN100PN16
532
422
85
154
210
95
/
125A
HKD-F125A
150
DN125PN16
605
480
101
182
255
125
/
150A
HKD-F150A
175
DN150PN16
687
545
109
207
285
150
/
本公司產品的規格尺寸、設計特性均不斷改進，上述規格參數如有變更，恕不另行通知！
|

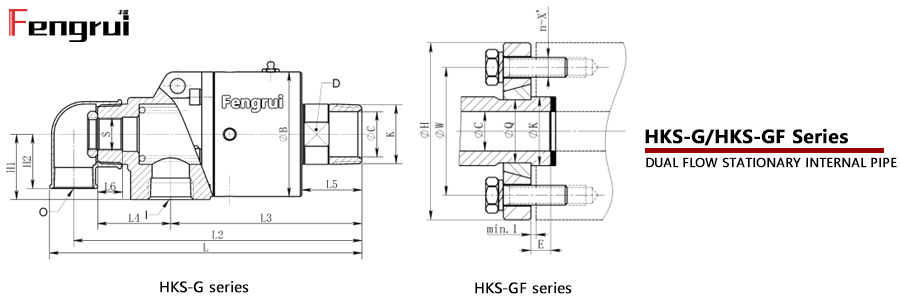

DN
Order-NO.
K
I
O
S
L
L2
L3
L4
L5
L6
H1
H2
B
C
D
15A
HKS-G015A
R1/2”-RH
Rc1/2”
R1/2”
G1/8”-RH
171
156
108
37
29
15
30
27
59
12
21
20A
HKS-G020A
R3/4”-RH
RC1/2”
R1/2”
G1/4”-RH
182
167
115
39
22
15
35
30
64
17
24
HKS-GF050A
30
197
182
130
47
/
25A
HKS-G025A
Rc1”-RH
Rc1/2”
R1/2”
G3/8”-RH
204
187
126
46
33
18
40
35
74
20
30
HKS-GF025A
35
219
202
141
48
/
32A
HKS-G032A
R1-1/4”-RH
R1”
Rc1”
G1/2”-RH
240
220
145
55
42
22
50
42
93
30
38
HKS-GF032A
45
255
235
160
57
/
40A
HKS-G040A
R1-1/2”-RH
R1”
Rc1”
G3/4”-RH
250
231
152
57
40
25
52
45
98
35
44
HKS-GF040A
50
265
246
167
55
/
50A
HKS-G050A
R2”-RH
R1-1/4”
Rc1-1/4”
G1”-RH
312
288
191
73
60
25
65
54
124
45
55
HKS-GF050A
60
315
291
194
63
/
65A
HKS-G065A
R2-1/2”-RH
R1-1/2”
Rc1-1/2”
G1-1/4”-RH
374
345
235
80
70
30
75
62
156
60
75
HKS-GF065A
75
379
350
240
75
/
80A
HKS-GF080A
90
DN40PN16
566
491
307
81
82
32
135
135
185
75
/
本公司產品的規格尺寸、設計特性均不斷改進，上述規格參數如有變更，恕不另行通知！

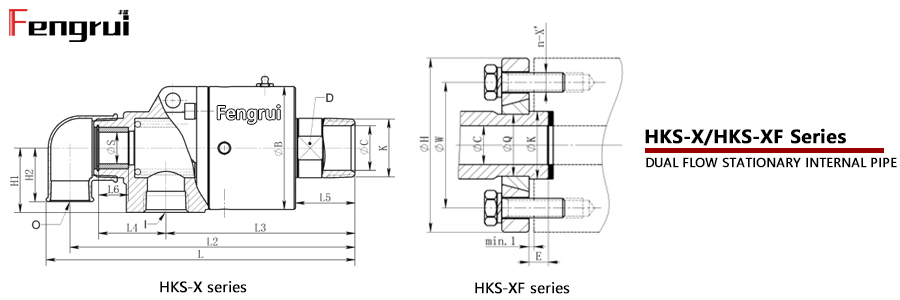

DN
Order-NO.
K
I
O
S(h9/E8)
L
L2
L3
L4
L5
L6
H1
H2
B
C
D
20A
HKS-X020A
R3/4”-RH
RC1/2”
R1/2”
12
182
167
115
35
32
20
35
30
64
17
24
HKS-XF050A
30
197
182
130
47
/
25A
HKS-X025A
Rc1”-RH
Rc1/2”
R1/2”
16
204
187
126
38
33
20
40
35
74
20
30
HKS-XF025A
35
219
202
141
48
/
32A
HKS-X032A
R1-1/4”-RH
R1”
Rc1”
20
240
220
145
48
42
25
50
42
93
30
38
HKS-XF032A
45
255
235
160
57
/
40A
HKS-X040A
R1-1/2”-RH
R1”
Rc1”
25
250
231
152
50
40
25
52
45
98
35
44
HKS-XF040A
50
265
246
167
55
/
50A
HKS-X050A
R2”-RH
R1-1/4”
Rc1-1/4”
32
312
288
191
68
60
30
65
54
124
45
55
HKS-XF050A
60
315
291
194
63
/
65A
HKS-X065A
R2-1/2”-RH
R1-1/2”
Rc1-1/2”
40
374
345
235
74
70
32
75
62
156
60
75
HKS-XF065A
75
379
350
240
75
/
80A
HKS-XF080A
90
DN40PN16
46
566
491
307
71
82
40
135
135
185
75
/
90A
HKS-XF090A
100
DN50PN16
58
634
552
337
82
84
40
150
150
202
82
/
100A
HKS-XF100A
115
DN65PN16
72
685
592
350
83
85
40
170
170
210
95
/
本公司產品的規格尺寸、設計特性均不斷改進，上述規格參數如有變更，恕不另行通知！
旋轉接頭非標定制
—————————————————————— OEM Part —————————————————————
非標定制旋轉接頭所需技術要求
介質MAX
溫度MAX
壓力MAX
轉速MAX
流通的介質及有無腐蝕性
流通介質的最高溫度℃
設備運轉的最大壓力MPa
設備運轉的最大轉速RPM
通路數量
通徑規格
連接方式
規格標準
單、雙或多通路
每個通路的規格尺寸
螺紋或法蘭連接
螺紋及法蘭的規格標準
工況信息
材質要求
外形尺寸
配件要求
所用設備及工況信息
希望基體使用的材質
總長和殼體直徑要求
配件的品牌及材質要求
其他特殊要求
特殊的表面處理工藝要求、密封組件及軸承的品牌及材質要求等

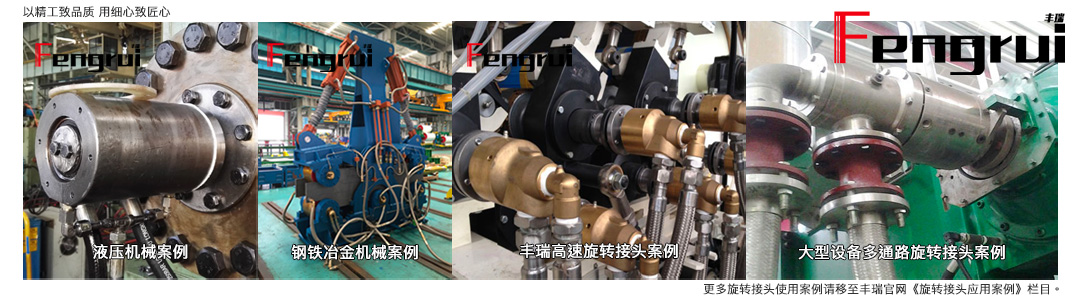

旋轉接頭使用案例
—————————————————— UES CASES ——————————————————
旋轉接頭適用行業
——————————————————— Applicable Industry ———————————————————
—————————————————— INSTALLATION AND USE ——————————————————
旋轉接頭維修和維護
—————————————————— REPAIR AND MAINTENANCE ——————————————————
旋轉接頭安裝與使用
1.安裝旋轉接頭的一端看設備的旋轉方向來確定旋轉接頭的螺紋方向。
A.設備逆時針方向旋轉，選用右旋的旋轉接頭。
B.設備順時針方向旋轉，選用左旋的旋轉接頭。
2.應該保持滾筒及內管內部的清潔，對新的設備應特別注意，必要時需加過濾器，以避免異物雜質和水垢對旋轉接頭接頭造成異常磨損。
3.當發現旋轉接頭滲漏時，應及時停機檢查滲漏原因，不要帶病工作，以免造成零部件的異常損壞。
4.在未流通介質時，應避免長時間空運轉。
5.因機器長期不使用會導致旋轉接頭內部的結垢與起銹，請注意如再使用很可能卡住或者滴漏現象發生。
6.帶有注油裝置的請定期注油（視情況1-3個月內），確保軸承運轉的可靠性。
7.流通熱體介質的旋轉接頭應逐漸升溫，避免溫度急變，對密封件造成老化。
8.需使用金屬軟管進行繞性連接，避免硬性連接使得旋轉接頭運行中不能自動調心補償。
1.拆卸旋轉接頭時，應注意過高的溫度對身體的影響。
2.拆下并打開旋轉接頭時，應注意裝配順序，并保持內部零件的原始狀態，以分析原因。
3.檢查密封端面的磨損狀況及厚度變化情況（一般正常磨損量為5-10mm）；觀察密封端面的摩擦軌跡，看是否出現三點斷續接觸或者劃傷等問題，這屬于不正常的摩擦狀況，應立即維修。
4.注意觀察旋轉接頭密封端面是否存有異物（鐵屑、石英、水垢等結晶體）對密封端面是否留有摩擦痕跡。這需要更換密封環及加裝過濾裝置，避免異物對密封端面繼續損傷。 5.旋轉接頭是精密動態密封裝置，請選擇專業的旋轉接頭生產廠家進行維修。
