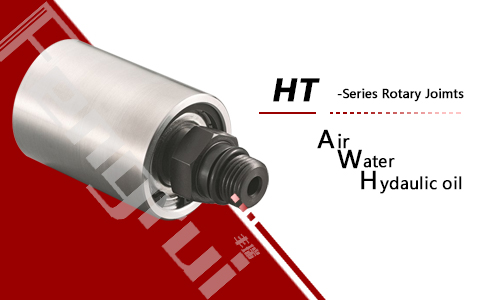

HT型高速旋轉接頭

2022-10-15 15:57:25  |  1142

產品特點

——————————————————— PRODUCT FEATUREA ———————————————————


HT型高速旋轉接頭產品特點：

       HT型高速旋轉接頭是一款綜合通用型單通路旋轉接頭，可以適應流通各種介質的復雜工況，多中密封組合運用使其具備其他型式類型不具備的特性；在流通水、化學試劑等液態介質時，可以用于3000RPM高轉速工況；在流通壓縮空氣等氣態介質時，可適用高溫高壓的復雜工況；在流通液壓油等其他油脂類介質時，最高耐壓50MPa?？梢愿鶕?jù)選型表選配其對應密封組合及材質。

    兩個進口精密深溝球軸承支持，同心度高轉動平穩；
    平衡式機械密封結構設計，有效降低壓力變化負荷對密封端面的影響；
    標準件使用鋁合金殼體，可選陽極氧化表面處理；
    可根據工況需求更改為碳鋼、304，食品醫藥行業可以選316L材質；
    多種螺紋規格及標準，豐富的連接方式；
    可定制法蘭連接方式；
    可根據實際需求異型非標訂制此款型號。
高速旋轉接頭

重要提示：

應避免同時幾個最大極限條件下工作，詳細技術參數請參考通徑、轉速表或與豐瑞技術部咨詢，以確保安全工作。

1.安裝后必須確保一個泄露孔豎直向下；
2.禁止豎直安裝使用，密封端面的泄露會造成軸承銹蝕；
3.嚴禁輸送易燃、易爆、有毒或強腐蝕介質；
4.嚴禁流通介質內含有顆粒、石英、焊渣等雜物；
5.使用其他介質時，需要咨詢我司技術部；

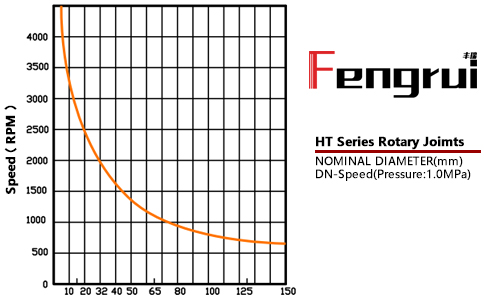

HT型高速旋轉接頭轉速表

技術參數

——————————————————— PATMETERS ———————————————————


介質

Medium

壓力

Paessur

溫度

TEMP

轉速

Speed

水/乙二醇

2.5MPa

-40~100℃

3000RPM

空氣/蒸汽

5.0MPa

-40~100℃

1000RPM

液壓油/齒輪油

35MPa

+85℃

500RPM


規格型號尺寸

———————————————————— SIZE TABLE ————————————————————

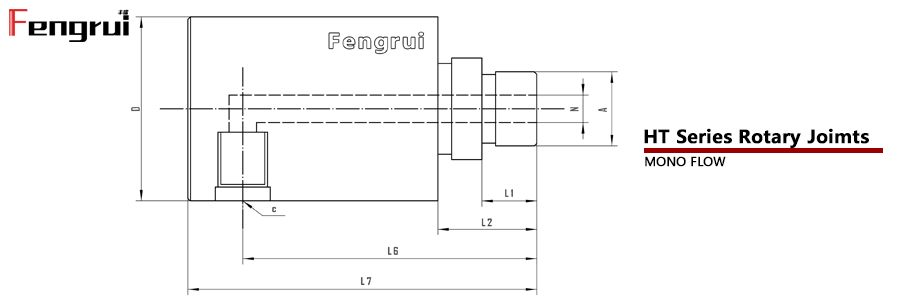

單通路高速旋轉接頭外形圖紙尺寸

DN

Order-No.

A

C

N

D

L1

L2

L6

L7

08A

HT008A

G1/4”/Rc1/4”

G1/4”/Rc1/4”

6

40

12

23

67

74

10A

HT010A

G3/8”/Rc3/8”

G3/8”/Rc3/8”

9

53

15

30

90

105

15A

HT015A

Rc1/2”

Rc1/2”

12

53

15

30

90

105

20A

HT020A

Rc3/4”

Rc3/4”

18

63

17

34

100

120

25A

HT025A

Rc1”

Rc1”

22

67

20

36

107

127

32A

HT032A

Rc1-1/4”

Rc1-1/4”

30

90

22

40

125

150

40A

HT040A

Rc1-1/2”

Rc1-1/2”

38

95

25

45

135

160

本公司旋轉接頭產品的規格尺寸、設計特性均不斷改進，上述規格參數如有變更，恕不另行通知！

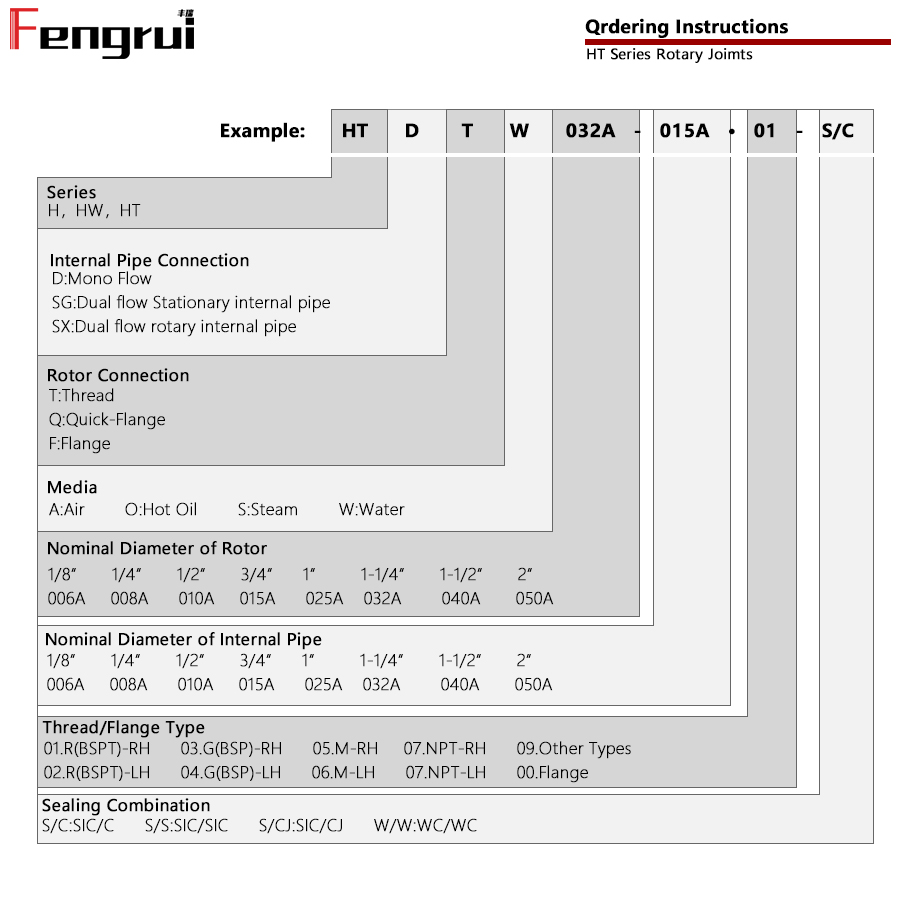

高速旋轉接頭訂貨選型表

旋轉接頭非標定制

—————————————————————— OEM Part —————————————————————


非標定制旋轉接頭所需技術要求

介質MAX

溫度MAX

壓力MAX

轉速M(fèi)AX

流通的介質及有無腐蝕性

流通介質的最高溫度℃

設備運轉的最大壓力MPa

設備運轉的最大轉速RPM

通路數量

通徑規格

連接方式

規格標準

單、雙或多通路

每個通路的規格尺寸

螺紋或法蘭連接

螺紋及法蘭的規格標準

工況信息

材質要求

外形尺寸

配件要求

所用設備及工況信息

希望基體使用的材質

總長和殼體直徑要求

配件的品牌及材質要求

其他特殊要求

特殊的表面處理工藝要求、密封組件及軸承的品牌及材質要求等


旋轉接頭安裝與使用

—————————————————— INSTALLATION AND USE ——————————————————


1.安裝旋轉接頭的一端看設備的旋轉方向來確定旋轉接頭的螺紋方向。
A.設備逆時針?lè)较蛐D(zhuǎn)，選用右旋的旋轉接頭。
B.設備順時針?lè)较蛐D(zhuǎn)，選用左旋的旋轉接頭。
2.應該保持滾筒及內管內部的清潔，對新的設備應特別注意，必要時需加過濾器，以避免異物雜質和水垢對旋轉接頭接頭造成異常磨損。
3.當發現旋轉接頭滲漏時，應及時停機檢查滲漏原因，不要帶病工作，以免造成零部件的異常損壞。
4.在未流通介質時，應避免長時間空運轉。
5.因機器長期不使用會導致旋轉接頭內部的結垢與起銹，請注意如再使用很可能卡住或者滴漏現象發生。
6.帶有注油裝置的請定期注油（視情況1-3個月內），確保軸承運轉的可靠性。
7.流通熱體介質的旋轉接頭應逐漸升溫，避免溫度急變，對密封件造成老化。
8.需使用金屬軟管進行繞性連接，避免硬性連接使得旋轉接頭運行中不能自動調心補償。


旋轉接頭維修和維護

—————————————————— REPAIR AND MAINTENANCE ——————————————————


1.拆卸旋轉接頭時，應注意過高的溫度對身體的影響。
2.拆下并打開旋轉接頭時，應注意裝配順序，并保持內部零件的原始狀態，以分析原因。
3.檢查密封端面的磨損狀況及厚度變化情況（一般正常磨損量為5-10mm）；觀察密封端面的摩擦軌跡，看是否出現三點斷續接觸或者劃傷等問題，這屬于不正常的摩擦狀況，應立即維修。
4.注意觀察旋轉接頭密封端面是否存有異物（鐵屑、石英、水垢等結晶體）對密封端面是否留有摩擦痕跡。這需要更換密封環及加裝過濾裝置，避免異物對密封端面繼續損傷。 5.旋轉接頭是精密動態密封裝置，請選擇專業的旋轉接頭生產廠家進行維修。
