技術參數
——————————————————— PATMETERS ———————————————————
介質
Medium
壓力
Paessur
溫度
TEMP
轉速
Speed
冷卻液、水
1.8Mpa
120℃
100r/min
產品特點
————————————————— PRODUCT FEATUREA —————————————————

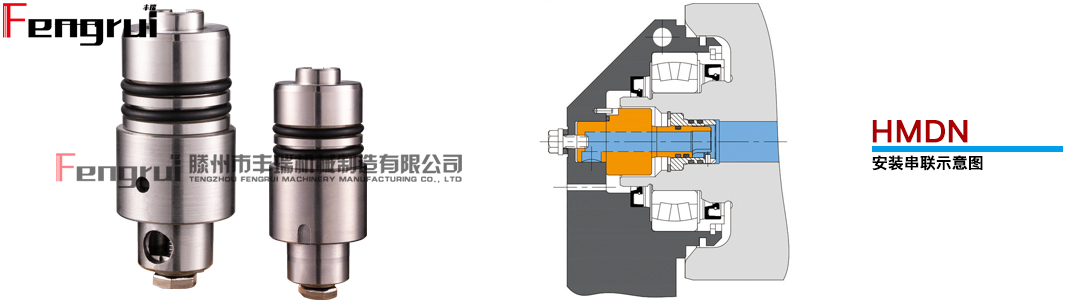

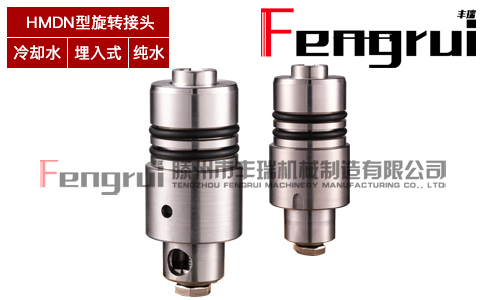

HMDN型埋入式旋轉接頭產品特點：
HM系列旋轉接頭是專門為鋼鐵冶金行業煉鋼連鑄冷卻輥用精密設計制造的埋入式旋轉接頭，它采用碳化鎢機械密封浮動式結構設計，完全安裝在輥子內部，可適應惡劣工作環境，并可以承受較大冷卻輥熱膨脹。
*此款旋轉接頭可以完全安裝在軸承蓋及棍子內部；
*碳化鎢機械密封結構，適用于惡劣的工況環境中；
*可在生產現場維護維修的可拆卸式密封包結構，節約60%維修成本。
*浮動式結構，可承受±0.5mm軸頭跳動；
*無需金屬軟管；
*多彈簧結構，補償彈簧力穩定；
*最大10mm軸向補償冷卻輥熱膨脹位移；
*維護維修簡單，穩定性高；
*可根據客戶需求設計生產制造。

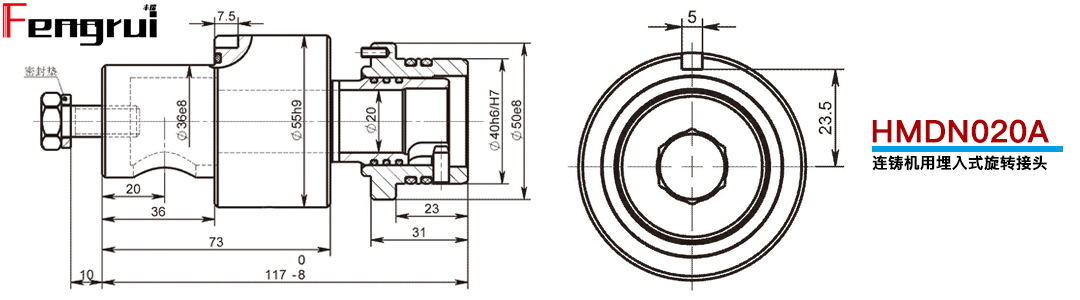

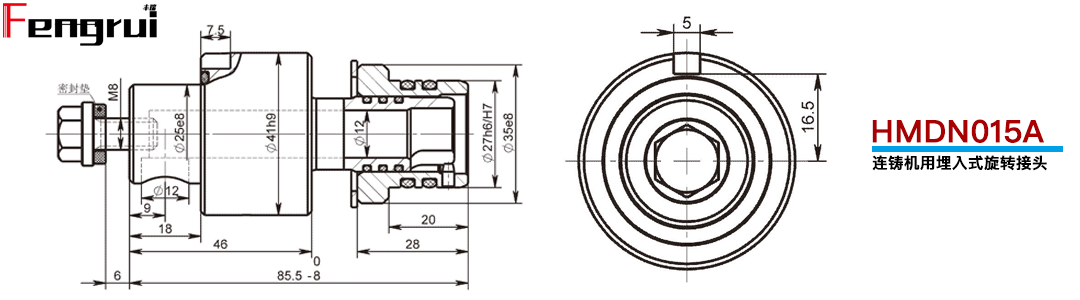

規格型號尺寸
——————————————————— SIZE TABLE ————————————————————
|
|
|
*以上HMDN型埋入式旋轉接頭圖紙只作為參考，可根據客戶需求及鋼鐵設計院圖紙設計生產制造。
旋轉接頭非標定制
———————————————————— OEM PART ————————————————————
|
介質 Medium |
壓力 Paessur |
溫度 TEMP |
轉速 Speed |
|
壓縮空氣、真空 |
1.0Mpa |
60℃ |
300RPM |
|
過熱水、冷卻水 |
1.2Mpa |
100℃ |
500RPM |
|
液壓油、齒輪油 |
5.0Mpa |
60℃ |
30RPM |
|
導熱油、導熱硅、熔鹽 |
1.8Mpa |
260℃ |
100RPM |

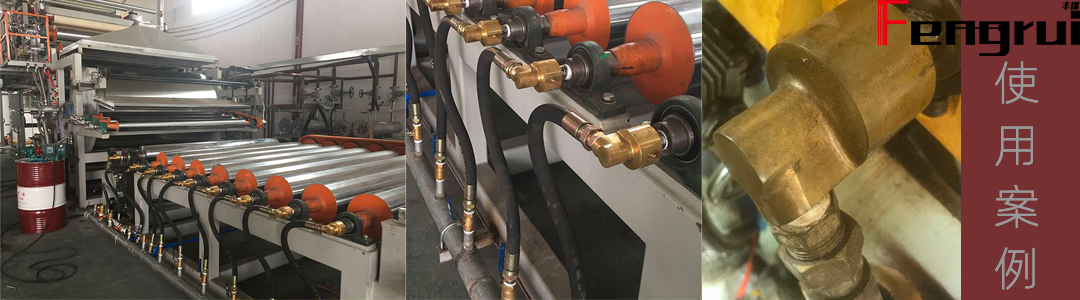

旋轉接頭使用案例
———————————————————— UES CASES ————————————————————

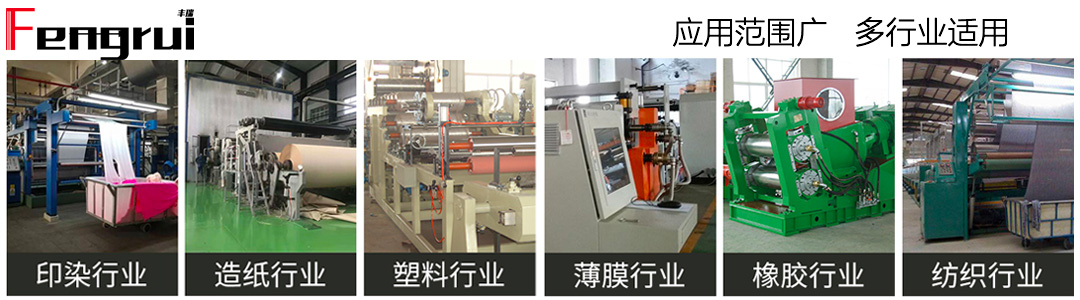

旋轉接頭適用行業
————————————————— Applicable Industry —————————————————
旋轉接頭安裝與使用
———————————————— INSTALLATION AND USE —————————————————
旋轉接頭維修和維護
—————————————————— REPAIR AND MAINTENANCE ——————————————————
|
