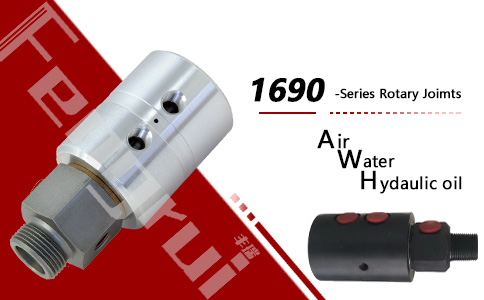

1690/1790/1890雙通道低速高壓旋轉接頭

-  雙流向設計，滿足各種工況需求

-  前后三通道設計

-  自支撐旋轉接頭

-  自支撐復合軸承應用

-  柱狀彈性體密封結構

-  通道間泄漏孔

-  進口PTFE密封組件

-  密封端面特殊的硬化處理，提高耐磨性能

-  低扭矩設計

-  可選項目：

   QPQ通體黑化

   鋁合金殼體

   其他進口組件

介質 壓縮空氣 最高使用壓力

150 PSI

10  bar

最大真空度

2"Hg

7kPa

介質 液壓 最高使用壓力

3050PSI

210bar

最高使用速度（短期測試）

250RPM

250 min-1

* 最高介質壓力和最高轉速不能同時運行

最高使用溫度

120℃

＞120℃ 請咨詢豐瑞機械

  欲了解更多信息，請聯系豐瑞機械或當?shù)亟?jīng)銷。

1690/1790/1890雙通路低速高壓氣體和液壓旋轉接頭規格尺寸表

DN

B

Ordering No.

A

C

D

E

F

G

H

I

J

K

N

R

S

Kg

NPT

Rotor Connections

?

?

NPT

NPT

2x8

2x?

1690-000-168

G 1  RH

66.4

150

55.5

18

8

46

?

68

?

29.5

19

-

1.6

2x?

1690-000-105

G 1  RH

66.4

150

55.5

18

17.5

46

?

68

?

29.5

19

97.4

1.6

2x15

2x?

1790-001-114

G 1?  RH

76

208

63

28

16

55

?

85

?

42

18

-

3.1

2x?

1790-001-112

G 1?  RH

76

208

63

28

27

55

?

85

?

42

18

133.2

3.1

2x20

2x?

1890-060

G 1?  RH

88.5

226

66

30

20.6

65

?

89

?

49

19.5

-

4.4

2x?

1890-063

G 1?  RH

88.5

226

66

30

34.9

65

?

89

?

49

19.5

149.4

4.2

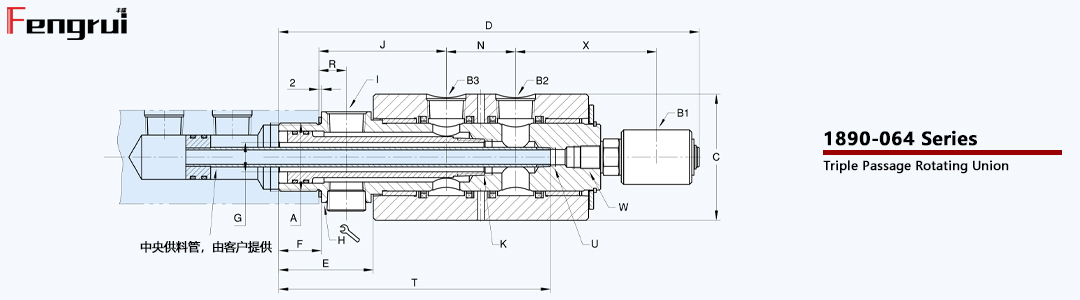

1890三通路低速高壓空氣和液壓旋轉接頭規格尺寸表

DN

B1xB2xB3

Ordering

A

C

D

E

F

G

H

I

J

K

N

R

T

U

W

X

Kg

NPT

No.

Rotor Connect.

?

?

NPT

NPT

8/15/20

?x?x?

1890-064

G 1?   RH

88.5

293

67

30

20.6

65

?

89

?

48.5

19.5

190

?

?-18UNF RH

98

4.7
