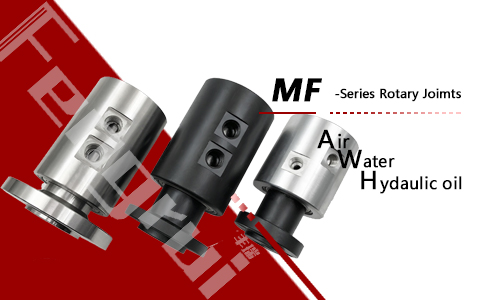

MF型多通路高壓旋轉接頭系列

2022-10-14 23:25:58  |  1145

產品特點

——————————————————— PRODUCT FEATUREA ———————————————————


MF型多通路高壓旋轉接頭產品特點：

       MF型高壓旋轉接頭是一種多個通道，可連續提供多種介質給低速高壓旋轉設備的一種旋轉接頭，主要用于加工中心旋轉工作臺、旋轉平臺、卷取機、開卷機、液壓剪、轉爐大包回轉工作臺、液壓機械及多通路高壓控制器等設備。

    兩只精密軸承支撐,運轉平穩,軸承終生無需維護；
    進口德氏封密封件,保證密封可靠性；
    可定制尾部安裝導電滑環；
    可依據實際工作要求中央通孔設計；
    特殊處理的軸心，材質可選碳鋼、SUS304、SUS36L；
    殼體材質可選碳鋼、SUS304、SUS36L、鋁合金、銅合金等；
    排泄孔回流設計,防止泄漏至外部影響環境；
    此款多通路高壓旋轉接頭為異型非標定制產品。
多通路高壓旋轉接頭

技術參數

——————————————————— PATMETERS ———————————————————


介質

Medium

壓力

Paessur

溫度

TEMP

轉速

Speed

水/乙二醇

6.5MPa

-40~100℃

300RPM

空氣/蒸汽

5.0MPa

-40~100℃

300RPM

液壓油/齒輪油

35MPa

+85℃

300RPM


規格型號尺寸

———————————————————— SIZE TABLE ————————————————————

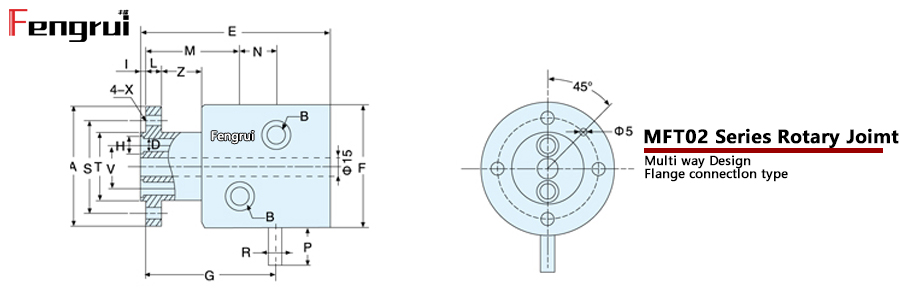

兩通路高壓旋轉接頭外形圖紙

Oeder-No.

A

B

D

E

F

G

H

I

L

M

N

P

R

S

T

V

Z

X

Kg

MFT0201-10R

97

G3/8

10

113

99

34

16

5

12

77

29

30

10

76

55

34

33

8.5

4.5



四通路高壓旋轉接頭

Oeder-No.

A

B

D

E

F

G

H

I

L

M

N

P

R

S

T

V

Z

X

Kg

MFT0401-10R

97

G3/8

10

155

99

105

16

5

12

77

29

30

10

73

55

34

33

8.5

5.5

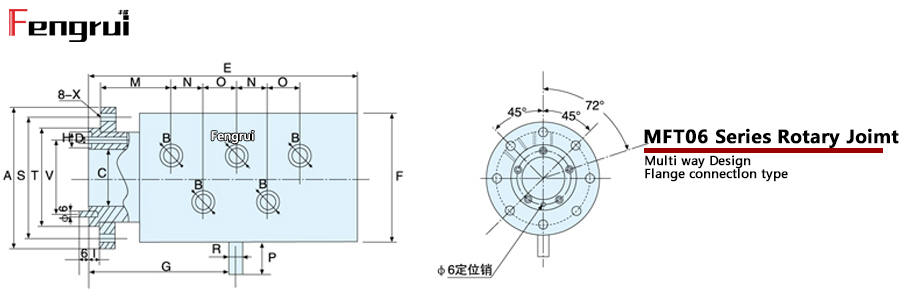

六通路高壓旋轉接頭

Oeder-No.

A

B

C

D

E

F

G

H

I

M

N

O

P

R

S

T

V

X

KG

MFT0601-10R

195

G3/8

80

10

270

178

158

16

15

92

24

29

30

12

165

235

102

13

28


旋轉接頭非標定制

—————————————————————— OEM Part —————————————————————


非標定制旋轉接頭所需技術要求

介質MAX

溫度MAX

壓力MAX

轉速M(fèi)AX

流通的介質及有無腐蝕性

流通介質的最高溫度℃

設備運轉的最大壓力MPa

設備運轉的最大轉速RPM

通路數量

通徑規格

連接方式

規格標準

單、雙或多通路

每個通路的規格尺寸

螺紋或法蘭連接

螺紋及法蘭的規格標準

工況信息

材質要求

外形尺寸

配件要求

所用設備及工況信息

希望基體使用的材質

總長和殼體直徑要求

配件的品牌及材質要求

其他特殊要求

特殊的表面處理工藝要求、密封組件及軸承的品牌及材質要求等



旋轉接頭使用案例

—————————————————— UES CASES ——————————————————


多通路高壓旋轉接頭使用案例

旋轉接頭適用行業

——————————————————— Applicable Industry ———————————————————


多通路高壓旋轉接頭適用行業

旋轉接頭安裝與使用

—————————————————— INSTALLATION AND USE ——————————————————


1.安裝旋轉接頭的一端看設備的旋轉方向來確定旋轉接頭的螺紋方向。
A.設備逆時針方向旋轉，選用右旋的旋轉接頭。
B.設備順時針方向旋轉，選用左旋的旋轉接頭。
2.應該保持滾筒及內管內部的清潔，對新的設備應特別注意，必要時需加過濾器，以避免異物雜質和水垢對旋轉接頭接頭造成異常磨損。
3.當發現旋轉接頭滲漏時，應及時停機檢查滲漏原因，不要帶病工作，以免造成零部件的異常損壞。
4.在未流通介質時，應避免長時間空運轉。
5.因機器長期不使用會導致旋轉接頭內部的結垢與起銹，請注意如再使用很可能卡住或者滴漏現象發生。
6.帶有注油裝置的請定期注油（視情況1-3個月內），確保軸承運轉的可靠性。
7.流通熱體介質的旋轉接頭應逐漸升溫，避免溫度急變，對密封件造成老化。
8.需使用金屬軟管進行繞性連接，避免硬性連接使得旋轉接頭運行中不能自動調心補償。


旋轉接頭維修和維護

—————————————————— REPAIR AND MAINTENANCE ——————————————————


1.拆卸旋轉接頭時，應注意過高的溫度對身體的影響。
2.拆下并打開旋轉接頭時，應注意裝配順序，并保持內部零件的原始狀態，以分析原因。
3.檢查密封端面的磨損狀況及厚度變化情況（一般正常磨損量為5-10mm）；觀察密封端面的摩擦軌跡，看是否出現三點斷續接觸或者劃傷等問題，這屬于不正常的摩擦狀況，應立即維修。
4.注意觀察旋轉接頭密封端面是否存有異物（鐵屑、石英、水垢等結晶體）對密封端面是否留有摩擦痕跡。這需要更換密封環及加裝過濾裝置，避免異物對密封端面繼續損傷。 5.旋轉接頭是精密動態密封裝置，請選擇專業的旋轉接頭生產廠家進行維修。
