產品特點
————————————————— PRODUCT FEATUREA —————————————————
* 可用于多階段分度工作臺的空壓或油壓設備;
* 用于高速工況可選進口SKF、NSK軸承;
* 多介質通道設計,每個通路可以獨立使用;
* 可與導電滑環連接一起使用;
* 軸線特殊處理,材質可選碳鋼、銅合金、鋁合金、不銹鋼等;
* 可選進口德氏封(DICHTOMATIK)密封件;
* 排泄孔回流設計,防止泄漏至外部污染環境、節約能源。
* 可異型非標設計多通路,中央通孔等。
技術參數
——————————————————— PATMETERS ———————————————————
介質
Medium
壓力
Paessur
溫度
TEMP
轉速
Speed
冷卻水
1.2MPa
100℃
300RPM
液壓油
25MPa
100℃
35RPM
壓縮空氣、真空
1.0MPa
65℃
100RPM
流通其他介質或技術要求請與豐瑞機械聯系,最高技術參數不能同時使用,避免最高轉速下使用最大壓力。
規格型號尺寸
———————————————————— SIZE TABLE ————————————————————
旋轉接頭非標定制
—————————————————————— OEM Part —————————————————————
非標定制旋轉接頭所需技術要求 |
|||
介質MAX |
溫度MAX |
壓力MAX |
轉速M(fèi)AX |
流通的介質及有無腐蝕性 |
流通介質的最高溫度℃ |
設備運轉的最大壓力MPa |
設備運轉的最大轉速RPM |
通路數量 |
通徑規格 |
連接方式 |
規格標準 |
單、雙或多通路 |
每個通路的規格尺寸 |
螺紋或法蘭連接 |
螺紋及法蘭的規格標準 |
工況信息 |
材質要求 |
外形尺寸 |
配件要求 |
所用設備及工況信息 |
希望基體使用的材質 |
總長和殼體直徑要求 |
配件的品牌及材質要求 |
其他特殊要求 |
|||
特殊的表面處理工藝要求、密封組件及軸承的品牌及材質要求等 |

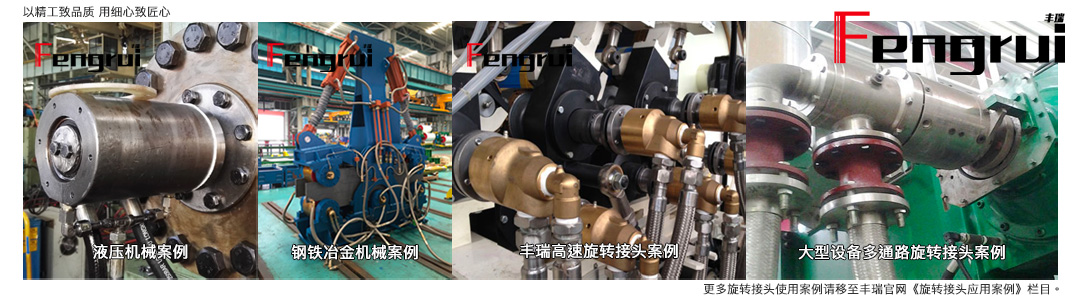

旋轉接頭使用案例
—————————————————— UES CASES ——————————————————
![]() |
旋轉接頭適用行業
——————————————————— Applicable Industry ———————————————————
![]() |
旋轉接頭安裝與使用
—————————————————— INSTALLATION AND USE ——————————————————
旋轉接頭維修和維護
—————————————————— REPAIR AND MAINTENANCE ——————————————————
