介質

Medium

壓力

Paessur

溫度

TEMP

轉速

Speed

壓縮空氣、真空

5.0Mpa

60℃

200r/min

冷卻水、過熱水

10Mpa

100℃

300r/min

液壓油、齒輪油

21Mpa

80℃

100r/min

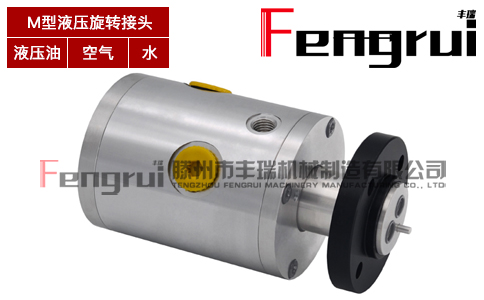

M型液壓高壓旋轉接頭產品特點：

       M型液壓高壓旋轉接頭是一種多個通道，可連續提供多種介質給低速高壓旋轉設備的一種旋轉接頭，主要用于加工中心旋轉工作臺、旋轉平臺、卷取機、轉爐、大包回轉工作臺、液壓機械及多通路高壓控制器等設備。

    *兩只精密軸承支撐,運轉平穩,軸承終生無需維護；

    *進口德氏封密封件,保證密封可靠性；

    *可定制尾部安裝導電滑環。

    *特殊處理的軸心，材質可選碳鋼、SUS304、SUS36L；

    *殼體材質可選碳鋼、SUS304、SUS36L、鋁合金、銅合金等；

    *排泄孔回流設計,防止泄漏至外部影響環境；

    *此款液壓多通路旋轉接頭為異型非標定制產品。

Model

I

液壓10Mpa工作壓力

最高轉速(r/min)

液體10Mpa工作壓力

最高轉速(r/min)

注意事項

M01015

1xG1/2

120

190

 1.技術參數數據為最大值,并不能同時使用；

         最高工作轉速與工作壓力成反比且與密封介質潤滑能力、密封件散熱等工況有關系；轉速10RPM以下時,最大工作壓力可達30Mpa；

2.內部通道可能相互滲漏,應注意不同流體的相容性,防止交叉污染；

3.工作流體、壓力介質均應過濾后使用,過濾精度不低于10μm；

4.提供了排泄孔,在正常狀態下收集泄漏油；

 5.使用液壓油外其它介質時,需咨詢豐瑞機械技術部；

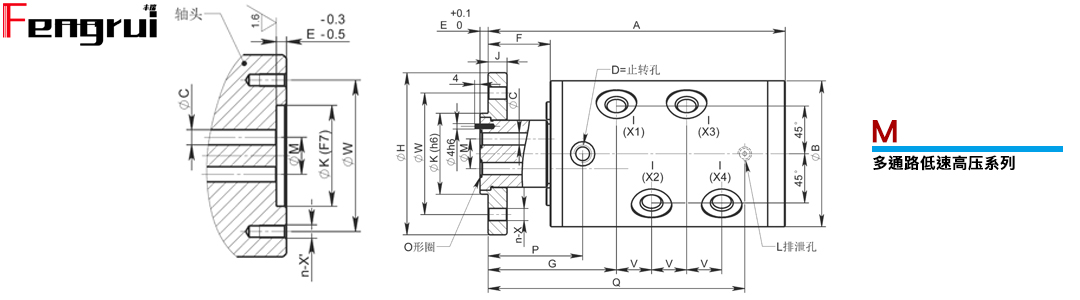

6.此款為異型非標產品，圖紙上標注的參數需根據實際情況設計，確定參數后我司可出具詳細圖紙。

M01020

1xG3/4

100

160

M01025

1xG1

90

150

M01032

1xG1-1/4

80

110

M02008

2xG1/4

100

160

M02010

2xG3/8

90

150

M02015

2xG1/2

80

110

M02020

2xG3/4

65

95

M03008

3xG1/4

100

160

M03010

3xG3/8

90

150

M03015

3xG1/2

80

110

M04006

4xG1/8

90

150

M04008

4xG1/4

90

150

M04010

4xG3/8

80

110

M04015

4xG1/2

65

95

非標定制旋轉接頭所需技術要求

介質MAX

溫度MAX

壓力MAX

轉速M(fèi)AX

流通的介質及有無腐蝕性

流通介質的最高溫度℃

設備運轉的最大壓力MPa

設備運轉的最大轉速RPM

通路數量

通徑規格

連接方式

規格標準

單、雙或多通路

每個通路的規格尺寸

螺紋或法蘭連接

螺紋及法蘭的規格標準

工況信息

材質要求

外形尺寸

配件要求

所用設備及工況信息

希望基體使用的材質

總長和殼體直徑要求

配件的品牌及材質要求

其他特殊要求

特殊的表面處理工藝要求、密封組件及軸承的品牌及材質要求等
