技術參數
——————————————————— PATMETERS ———————————————————
介質
Medium
壓力
Paessur
溫度
TEMP
轉速
Speed
液壓油
50MPa
75℃
35RPM
齒輪油
10MPa
60℃
35RPM
乙二醇
5.0MPa
75℃
50RPM
水
1.8MPa
90℃
50RPM
其他
通線路、電源、光源、電氣元件、信號等需定制。
產品特點
————————————————— PRODUCT FEATUREA —————————————————
|

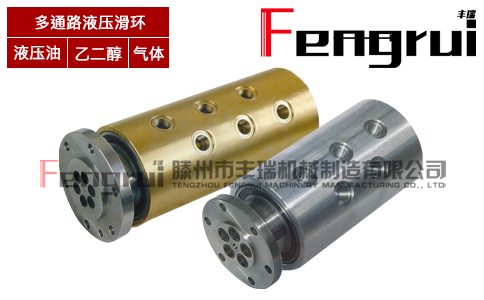

多通路液壓滑環產品特點：
液壓滑環是滑環的一種，主要功能是在旋轉過程中獨送一條或多條液壓油路，其主要結構是由回轉體與固定體組成，各油路之間采用旋轉密封組件隔開，保證在工作時不串油，不泄壓。滑環可以為高端工業電器設備或精密電子儀器實現復雜運動提供可靠的介質和信號傳輸?shù)膭討B(tài)密封方案。還可以根據實際設備使用工況制作成其他特殊外形，混合傳輸電源、光源、流體壓力介質或其他電氣元件配裝使用。
*2-4-6-8-10-12-14-16-18-20-22-24等多介質通路設計。 *可開中心孔，配電器滑環。 *轉子和定子等基體材質可選碳鋼、銅、鋁合金、304、316L等材質。 *采用進口耐高壓耐磨密封件，密封可靠，壽命高。 *進口CNC精密加工，轉動靈活，摩擦力小。 *非標產品可根據客戶提供的技術參數和工況環境設計生產。 |
旋轉接頭非標定制
———————————————————— OEM PART ————————————————————
|
非標定制旋轉接頭所需技術要求 |
|||
|
介質MAX |
溫度MAX |
壓力MAX |
轉速M(fèi)AX |
|
流通的介質及有無腐蝕性 |
流通介質的最高溫度℃ |
設備運轉的最大壓力MPa |
設備運轉的最大轉速M(fèi)Pa |
|
通路數量 |
通徑規格 |
連接方式 |
規格標準 |
|
單、雙或多通路 |
每個通路的規格尺寸 |
螺紋或法蘭連接 |
螺紋及法蘭的規格標準 |
|
工況信息 |
材質要求 |
外形尺寸 |
配件要求 |
|
所用設備及工況信息 |
希望基體使用的材質 |
總長和殼體直徑要求 |
配件的品牌及材質要求 |
|
其他特殊要求 |
|||
|
特殊的表面處理工藝要求、密封組件及軸承的品牌及材質要求等 |
|||
旋轉接頭適用行業
————————————————— Applicable Industry —————————————————
|
旋轉接頭安裝與使用
———————————————— INSTALLATION AND USE —————————————————
旋轉接頭維修和維護
—————————————————— REPAIR AND MAINTENANCE ——————————————————
|
